General Process Splicing

Inputs 01

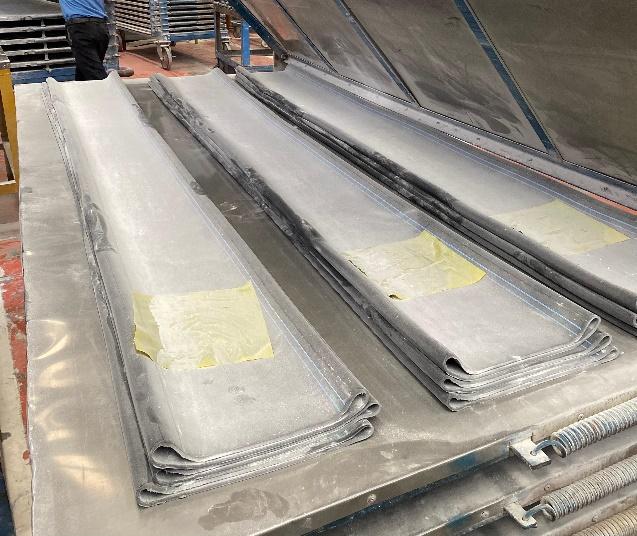

Green Tube
Green Tube
Valve
Valve
Cementing
CM-08
Cementing 02
Valve Selection
Selection of
Valve
Cementing
Cementing
Process
Heating of Valve
Heating of
Valve

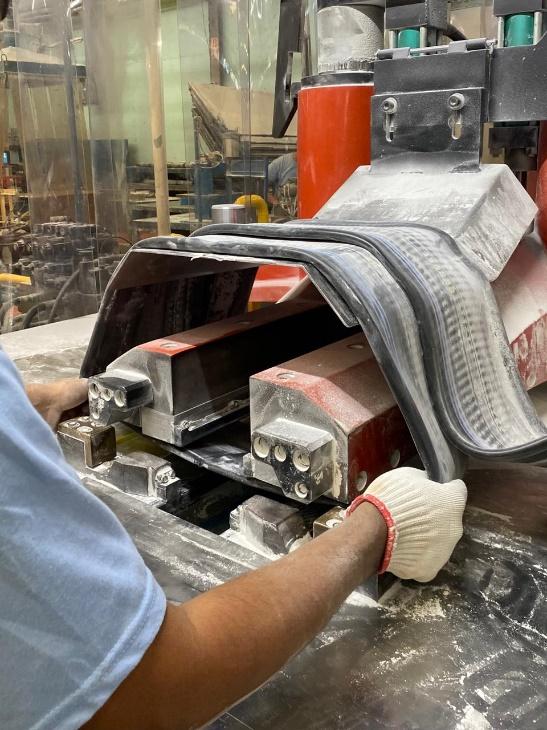

Splicing 03
Splicing
Splicing
Process
Checking
Joint Area

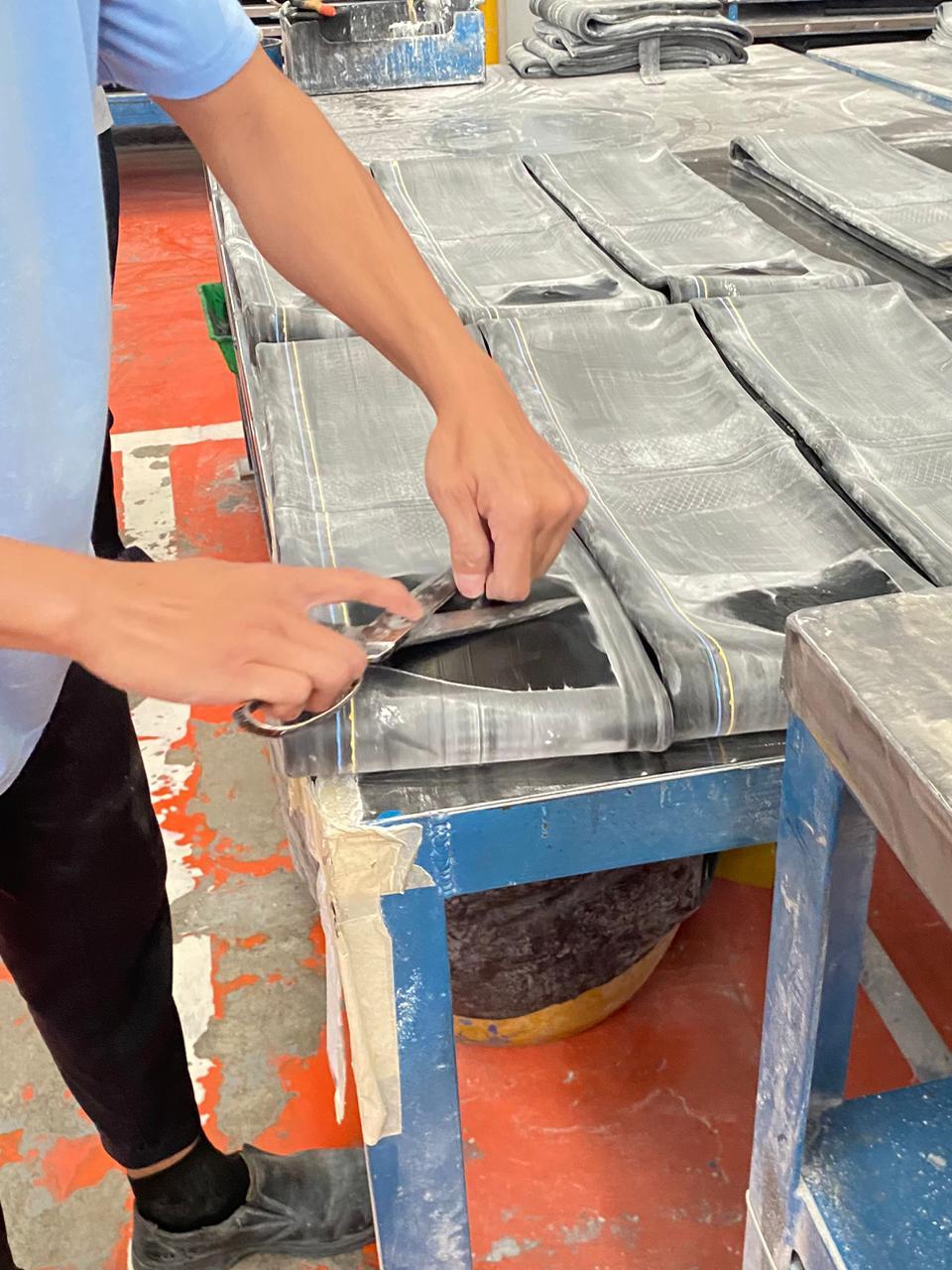

Smearing
Smearing
Punch Area
Install Valve
Installation
of Valve
Press Valve
Pressing
Valve
Lot Flow
Installation
Booking
Booking
Process
Output 04
Green House
Storage
Green Tube
Delivery to
Next Process
FLOW PROCESS PEMASANGAN VALVE

Green Tube Plant Bias

Proses pemasangan valve dilakukan melalui beberapa tahapan untuk memastikan valve terpasang dengan kuat, presisi, dan sesuai standar kualitas.

Tahapan Awal Splicing

Selection of Valve

1. Selection of Valve

Operator memilih valve dari tempat penyimpanan berdasarkan ukuran dan tipe yang sesuai dengan Green Tube yang akan digunakan.

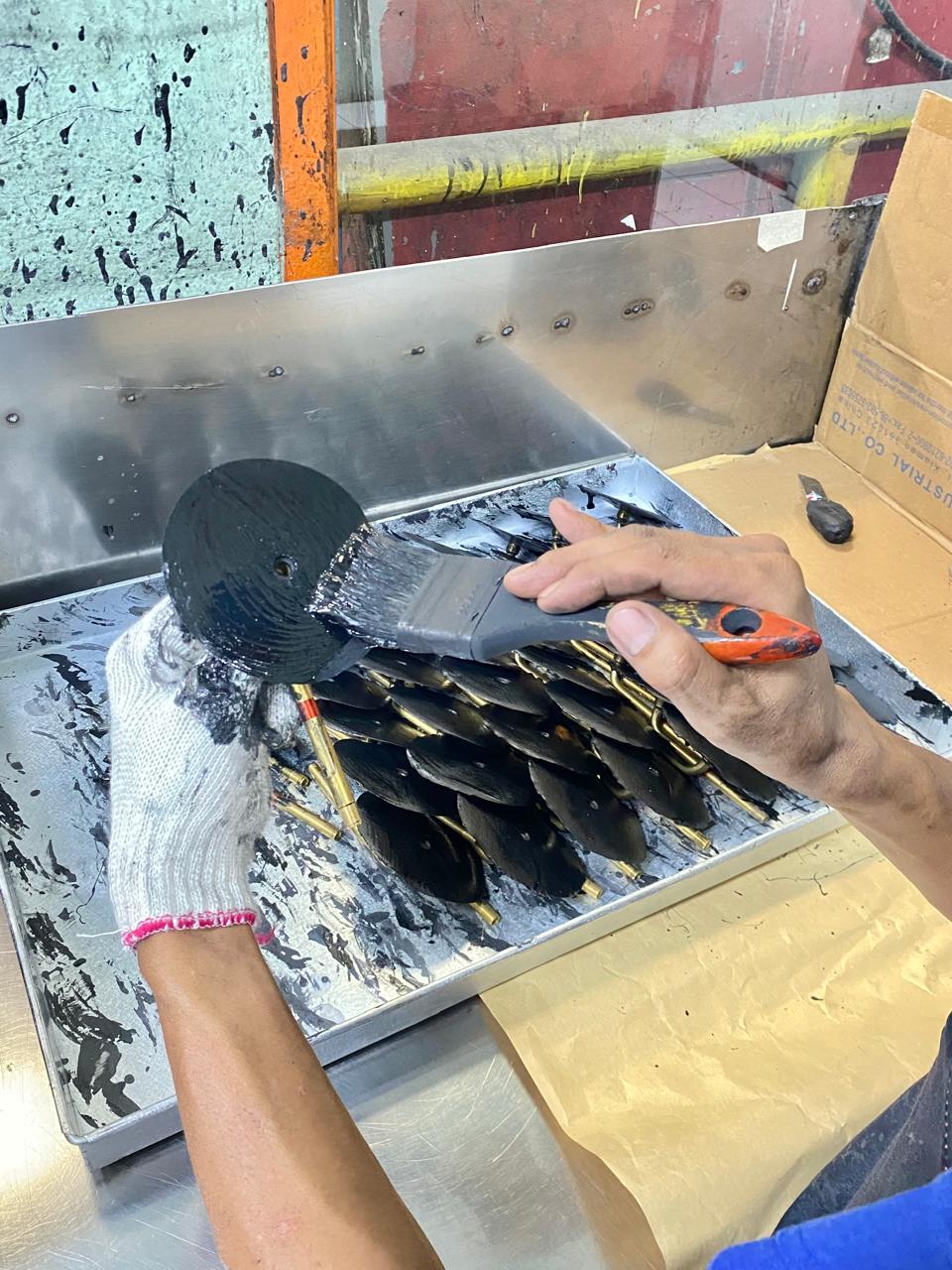

Cementing Process

2. Cementing Process

Valve yang dipilih dioleskan solvent pada bagian bawahnya dan dibiarkan mengering agar merekat sempurna saat dipress.

Heating of Valve

3. Heating of Valve

Valve ditempatkan di rak pemanasan untuk mempercepat pengeringan solvent dan meningkatkan daya rekat saat proses press.

INPUT: Green Tube Spliced

Langkah Pemasangan Valve

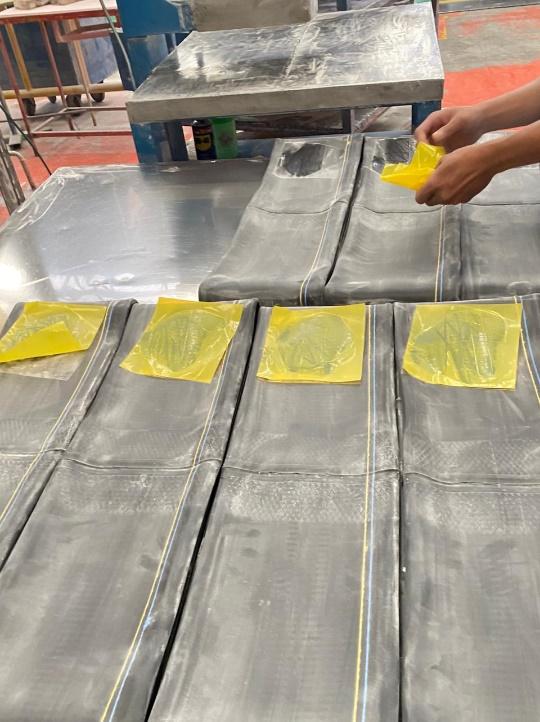

Persiapan Meja Kerja
Step 01

Persiapan Meja Kerja

Siapkan Green Tube OK pada meja kerja untuk dilakukan pemasangan valve.

Pengecekan Valve
Step 02

Pengecekan Valve

Ambil Valve dari tempat penyimpanan dan perhatikan ukuran valve yang akan dipasang sesuai dengan size Green Tube.

Cutting PE 1 Gbr. Plastik PE

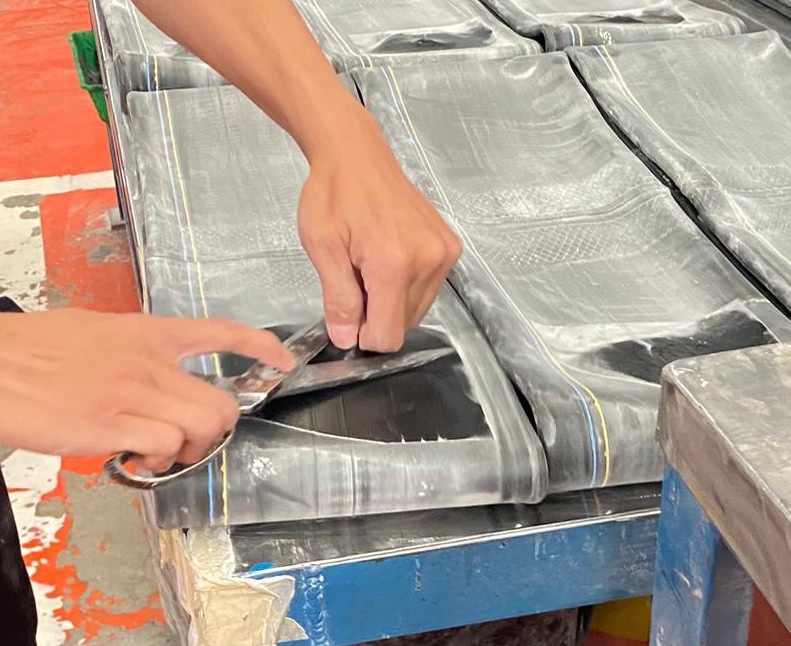

Cutting PE 2 Gbr. Punching
Step 03

Cutting Plastik PE

Ambil plastik PE di atas lubang punching, lalu gunting atau potong jika pada lubang punching masih belum berlubang.

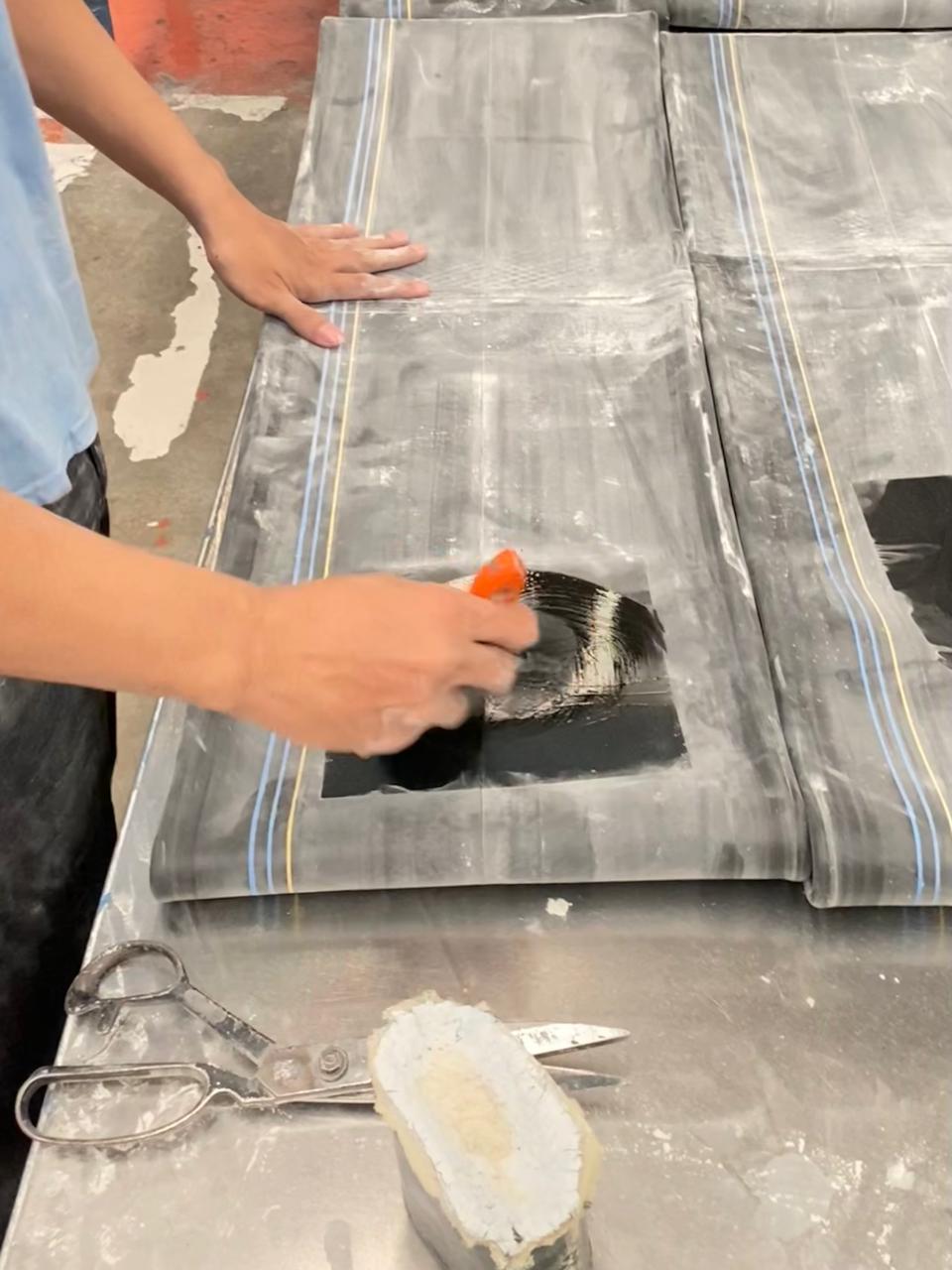

Solvent 1.

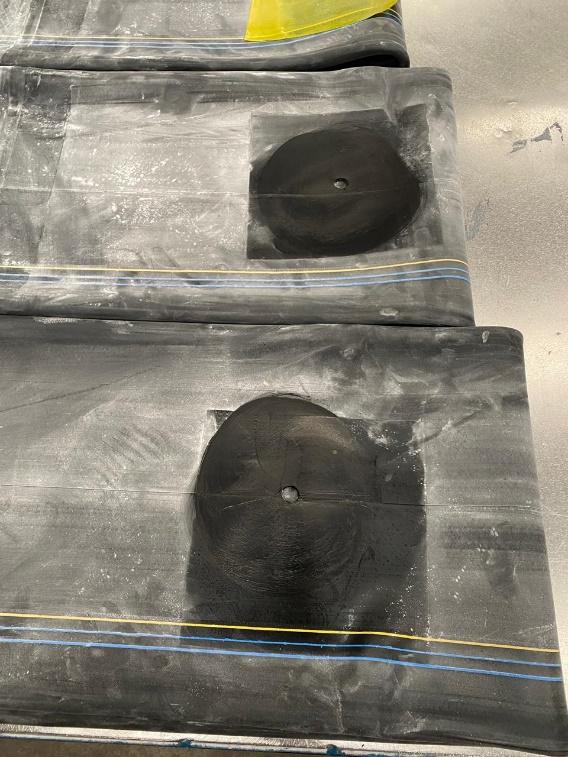

Solvent 2 2.

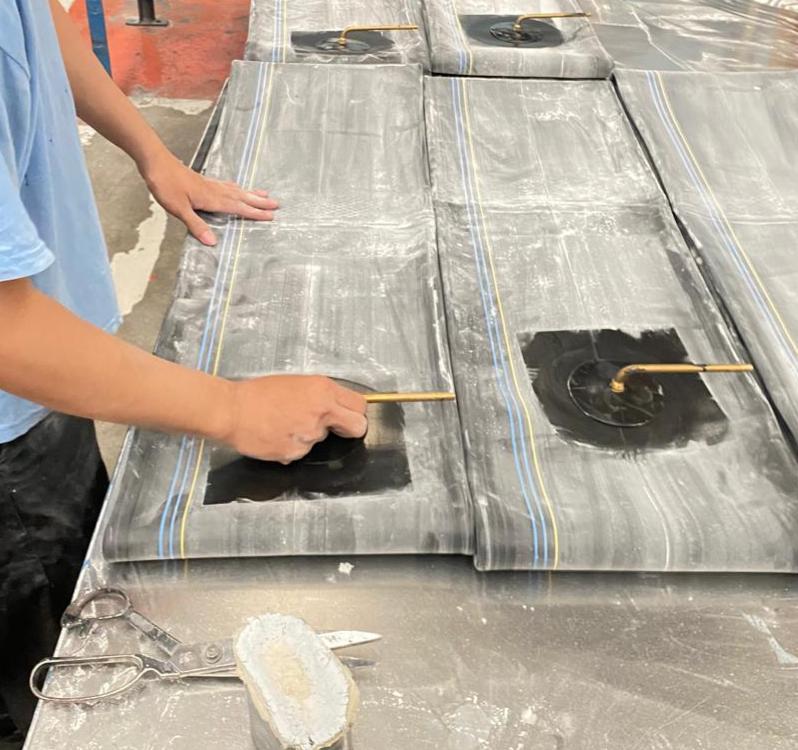

Install Valve 3.

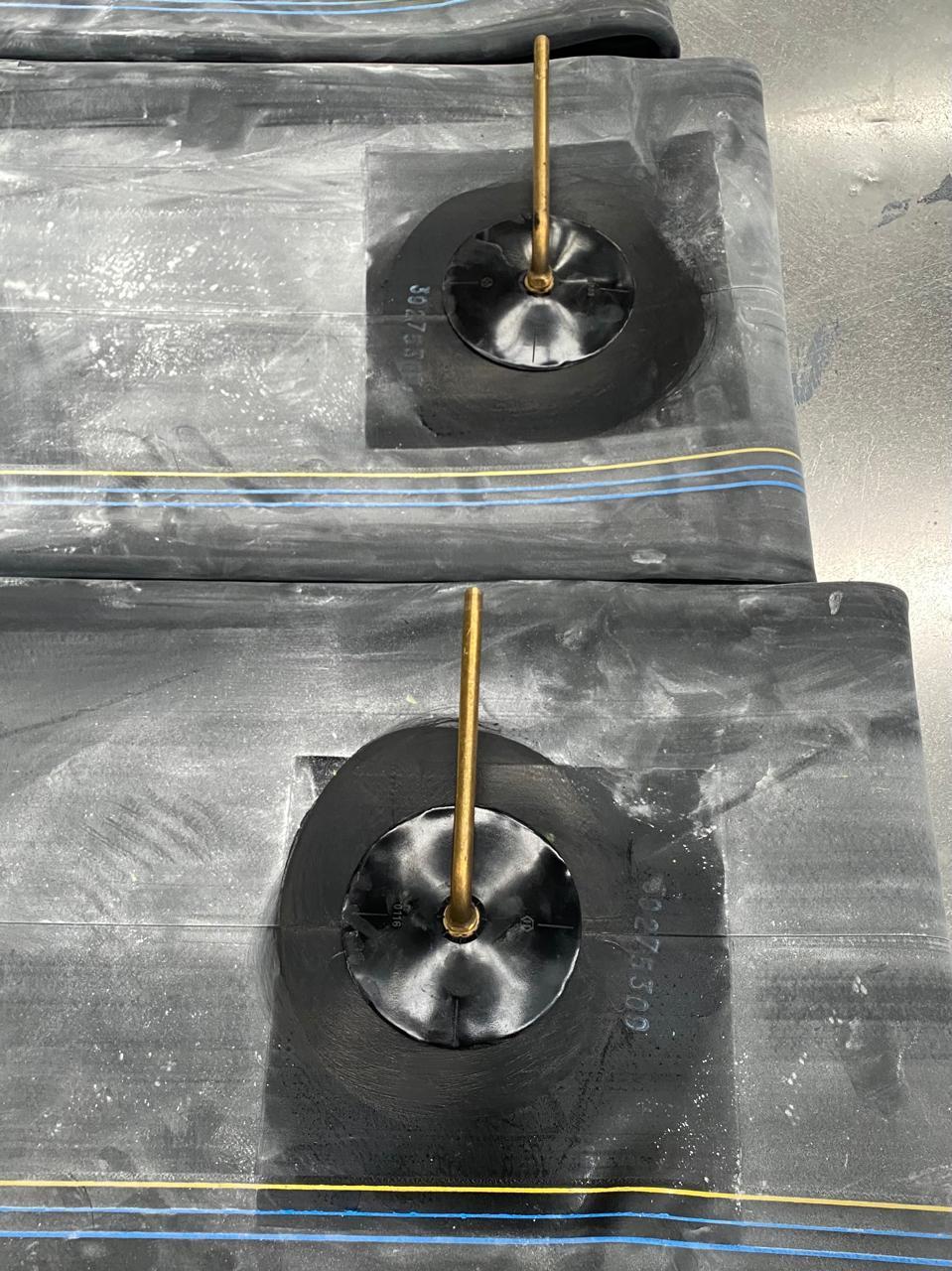

Install Valve 2 4.
Step 04 - CRITICAL

Aplikasi Solvent & Pasang

Oleskan solvent pada area sisi lubang punching. Setelah kering, pasang valve pada area lubang punching dengan pemasangan rapat dan merata.

PERHATIAN: Pastikan solvent tidak masuk ke dalam lubang (defect). Pastikan lubang sejajar dan bebas talc.

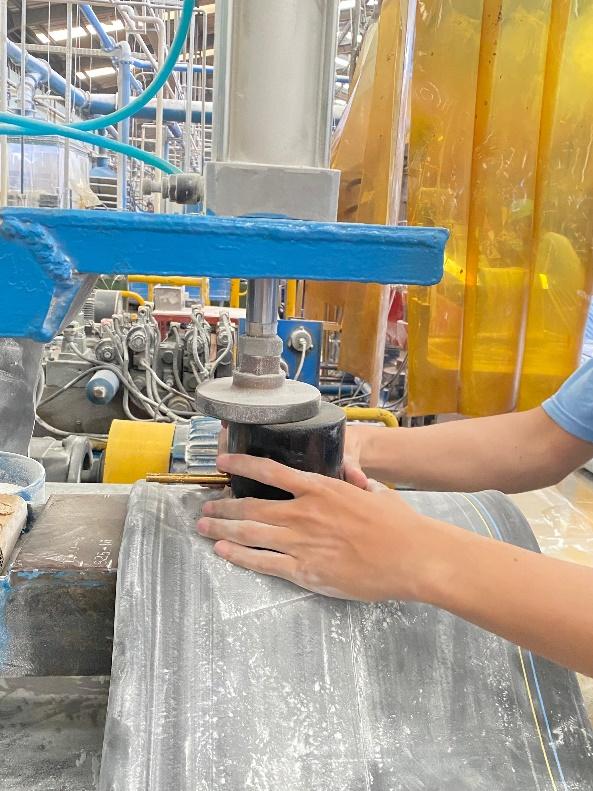

Press
Step 05

Proses Pressing

Press bagian valve pada green tube tersebut menggunakan mesin press.

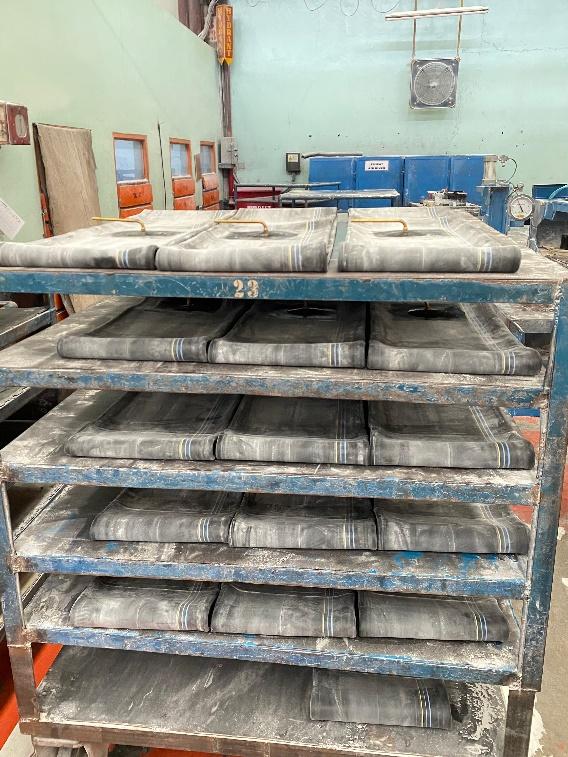

Booking & Pantruck Area Booking
Step 06

Booking & Pantruck

Tempatkan Green Tube yang sudah di-press pada pantruck, dan taruh pada area booking green tube untuk next process.

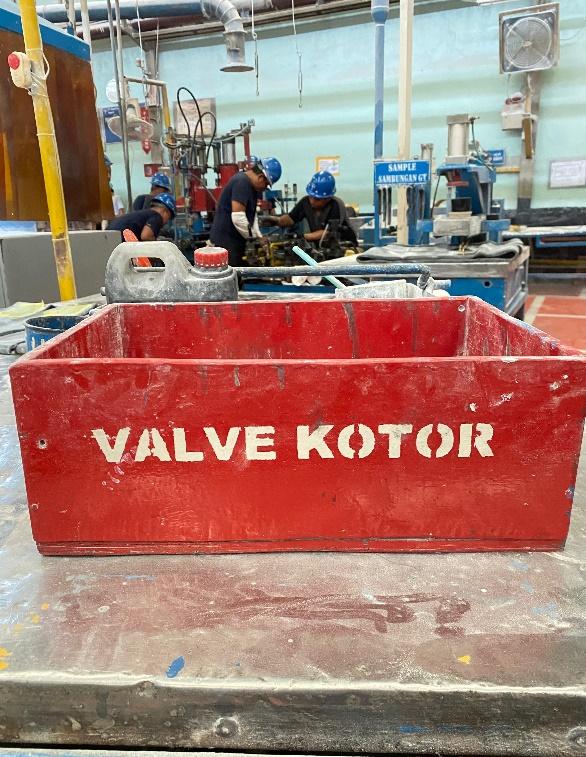

Valve Kotor Valve Reject
Step 07

Pemisahan Limbah

Sisihkan valve kotor pada kotak valve kotor dan kirim ke bagian cuci valve untuk dicuci kembali.

OUTPUT PROCESS

Green Tube yang sudah dipasangi valve dan SIAP masuk ke proses selanjutnya.

Glosarium Istilah

Green Tube

Ban dalam yang belum masuk ke proses curing.

Splicing

Proses penyambungan ujung material karet agar membentuk lingkaran utuh.

Valve

Komponen kecil berbentuk tabung tempat pengisian angin ke dalam ban.

Green Stick Tube

Output dari proses extruder (pelumatan compound).

Lubang Punching

Lubang kecil yang dibuat pada Green Tube untuk tempat pemasangan valve.

Plastik PE

Plastik pelindung yang digunakan untuk menutupi lubang punching sebelum dipasang valve.

Solvent

Cairan kimia yang digunakan untuk membersihkan dan membantu melekatkan valve pada area pemasangan.

Press

Mesin yang digunakan untuk menekan valve agar menempel sempurna pada Green Tube.

Pantruck

Wadah atau troli untuk menyusun dan memindahkan Green Tube yang sudah selesai diproses.

Valve Kotor

Valve yang gagal pasang atau tidak sesuai standar, dikumpulkan untuk dicuci ulang sebelum digunakan kembali.
